瞾系列,400万像素车牌识别一体机

VZ-X: 400万像素 | 1/2.7” CMOS

“火眼臻睛 – 瞾系列车牌识别一体机”采用400万像素异构双镜头设计,构建双目立体视觉,挖掘场景深度信息并对车辆进行3D建模。

“瞾”重新表达了车牌识别一体机:车辆(含无牌车)全视频触发、很好的解决误识别、车牌防伪、FOV(Field of View – 视场角)监控、极简调试下停车场车道覆盖。从而为无人化值守奠定了关键基础。

Upload Image...

”火眼臻睛-瞾系列车牌识别一体机”

400万像素双镜头立体视觉
基于视差原理利用双镜头从不同的位置获取被测物体的两幅图像,通过计算图像对应点间的视差,构建双目立体视觉,车辆信息提取因此由二维平面推广到3D建模,还原车辆真实三维信息。

双目立体视觉

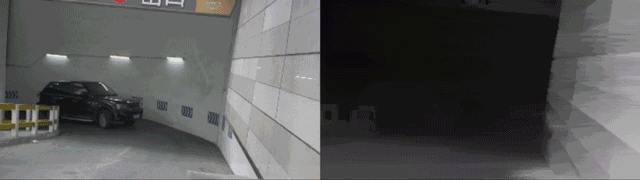

实时3D建模
内置高性能VPU(Video Processing Unit – 视觉处理器),此神经计算引擎旨在加速吞吐车辆3D建模带来的超大规模计算量,保证3D建模的快速高质量实现。

车辆实时3D建模

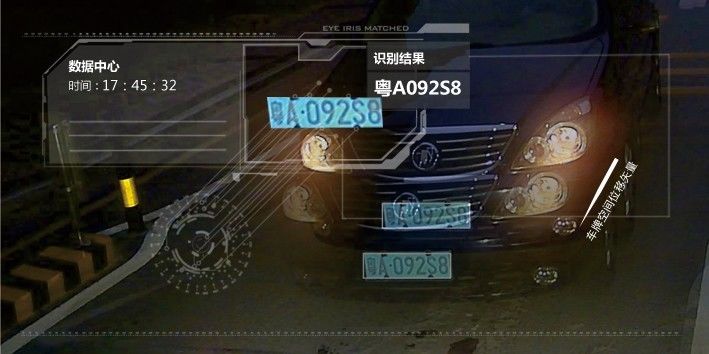

车辆(含无牌车)全视频触发
车辆3D建模搭配高精度车牌识别算法,不仅能够准确识别车牌数据及车辆三维立体信息,而且通过对场景深度信息的挖掘,获取车辆空间位移矢量,实现车辆全(含无牌车)视频触发,有效解决漏识别。

车辆(含无牌车)全视频触发

很好的解决误识别
车辆3D建模搭配高精度车牌识别算法,很好的解决误识别。

很好的解决误识别

车牌防伪
车辆3D建模与高精度车牌识别算法的结合,使得一体机能够智能感知场景中车牌真实尺寸及空间距离,避免一体机将纸质车牌与手机车牌照片等伪装车牌错误识别为真实车牌。

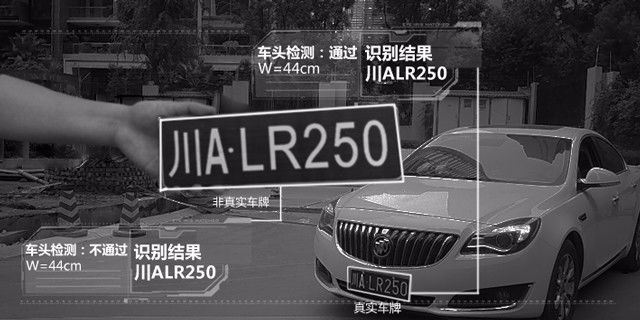

纸质车牌防伪

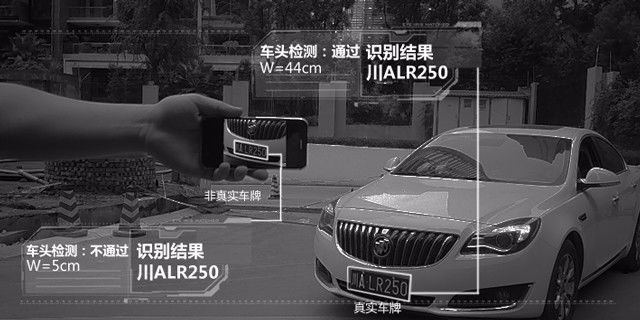

手机车牌照片防伪

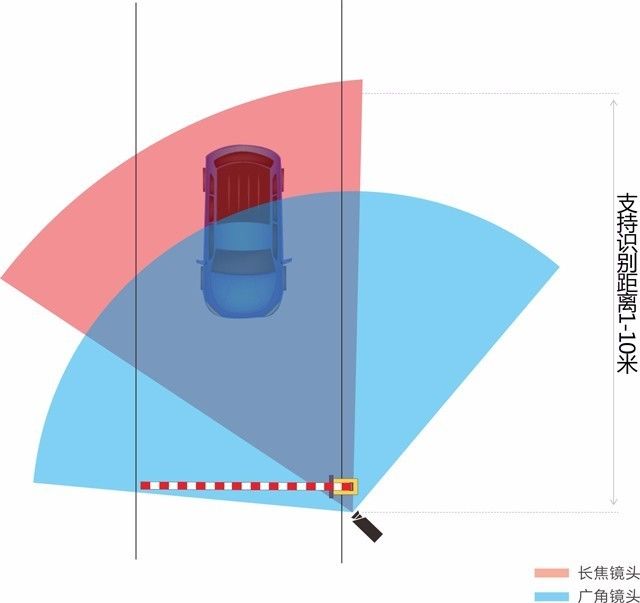

极简调试
异构双镜头,集宽视角与长景深于一体,覆盖停车场车道所需多样成像距离,实现极简调试。

覆盖多样停车场车道

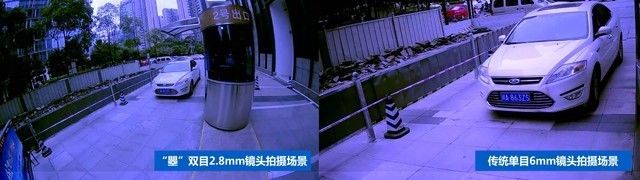

FOV场景监控
150度FOV(Field of View – 视场角),除覆盖完整车道场景,同时涵盖道闸等前端硬件设备,为无人值守奠定关键基础。

150度视角

“火眼臻睛”作为专注于停车场场景下的计算机视觉品牌,表达了车牌识别一体机,多项首创功能成为行业标配。

“火眼臻睛-瞾系列车牌识别一体机”的推出,则将停车场出入口识别从平面特征提取带入到立体信息解析,再一次展现了车牌识别一体机,并因此突破了过去停车场出入口识别的瓶颈,开启智能停车新时代。

类别 型号 参数
硬件指标 CPU ARM1000MHz 主频
硬件看门狗 支持,CPU内置
传感器 1/2.7 “CMOS(200W)*2
低照度 0.1 lux彩色丄补白光
曝光时间 0-1ms, 0-2ms, 0-3ms
镜头 双定焦镜头(2.8mm广角+6mm长焦)
视频压缩标准 H.264/MJPEG
视频分辨率 720*576、 1280*720、 1920*1080
压缩输出码率 512Kbps 〜5000Kbps
帧率 1 〜25 帧,默认 25 帧(1920*1080)
接口指标 网络接口 1 路 10/100Mbps 自适应 RJ45 口
10接口输出 3路
10接口输入 2路
RS485 2路
RS232 1路
AUDIO 1路输入+1路输出
USB 接口 1 路 USBType-A 接口
SD (TF)卡槽 1路TF卡槽,标配8GTF卡,最大支持128G容量
重置键 1路RESET复位按钮
状态指示灯 1路GPIO状态灯(绿色)
电源指示灯 1路电源灯(红色)
算法指标 抓拍率 高于行业水平
识别率 高于行业水平
场景深度视频 15fps@320*240,准确率 高于行业水平
适应车速 0-30公里/小吋
车牌识别类型 普通蓝牌、黄牌、新能源、双层黄牌、警车、
新武警、新军牌、新使馆、教练车、港澳、特殊车牌
车牌识别特征 号码、类型、颜色、像素、宽度、距离、真假
车牌白名单 支持精准、智能模糊匹配白名单车牌规则
车牌防f为 支持,避免非标准车牌欺骗
无牌车 支持车头识别,支持无牌车特征码识别
手动校准识别 支持
车型识别 ——
车标识别 ——
车身颜色识别 ——
补光灯 内置补光灯 内置6颗LED补光灯,亮度可调节
补光灯功能 支持智能补光;或按时段距离,手动设置补光
外置补光灯 支持外置补先灯
图像指标 图像参数 亮度,对比度,饱和度,图像翻转,曝光时间,增益等
2D/3D降噪 支持SNFTNFSNF+TNF几种降噪模式
宽动态 支持
音频指标 音频编码 G.711/AAC
语音对讲 支持双向语音对讲
通讯指标 通讯协议 SDK、ONVIF、HTTP、RTSP、TCP、RS485、IO
FTP上传图片 支持,通过FTP上传抓拍图片至服务器
VPN虚拟专网 支持通过OpenVPN组建虚拟专网
动态域名 支持对接3322动态域名服务
UPNP端口映射 支持,自动映射HTTPRSTP通讯端口
4G扩展 不支持
管理方式 PC 端 WEB UI 支持
移动端WEB UI 后续升级支持
PC端管理软件 支持
OEM管理工具 支持
SDK开发包 支持
HTTP推送 支持
OpenDevSDK 支持
云管理 支持
组网方式 脱机组网 无需上位机或服务器,相机间通过以太网自动实现可运营组网
脱机收费 支持按车型、时长、次数、时段、阶梯等设置计费规则
停车场管理 支持建立多个停车场,对多台相机进行场景化管理
黑白名单 配合策略满足车辆分级管理
相辅相机 同一出入口可以添加≤ 4台辅助相机
屏显输出 支持对接主流品牌屏显输出识别计费结果
音频输出 支持外接喇叭播报识别计费结果
可靠性指标 运行温度  – 20℃ – 70℃
静电/浪涌 静电:接触6KV,空气8KV
浪涌:10/700共模4K,差模2KV; 8/20共模2KV,差模2KV
抗振动 国标
电源 DC12V
主板功耗 10W
补光灯功耗 6W(每颗功耗1W)
结构指标 防护等级 IP66
外形尺寸 385mm*125mm*218mm
重量 3,110g
